SB407-VA
KEY FEATURE

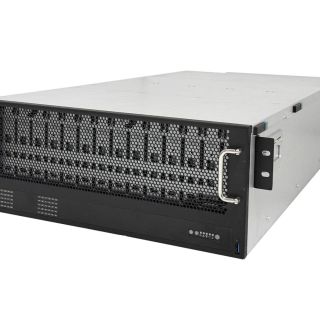

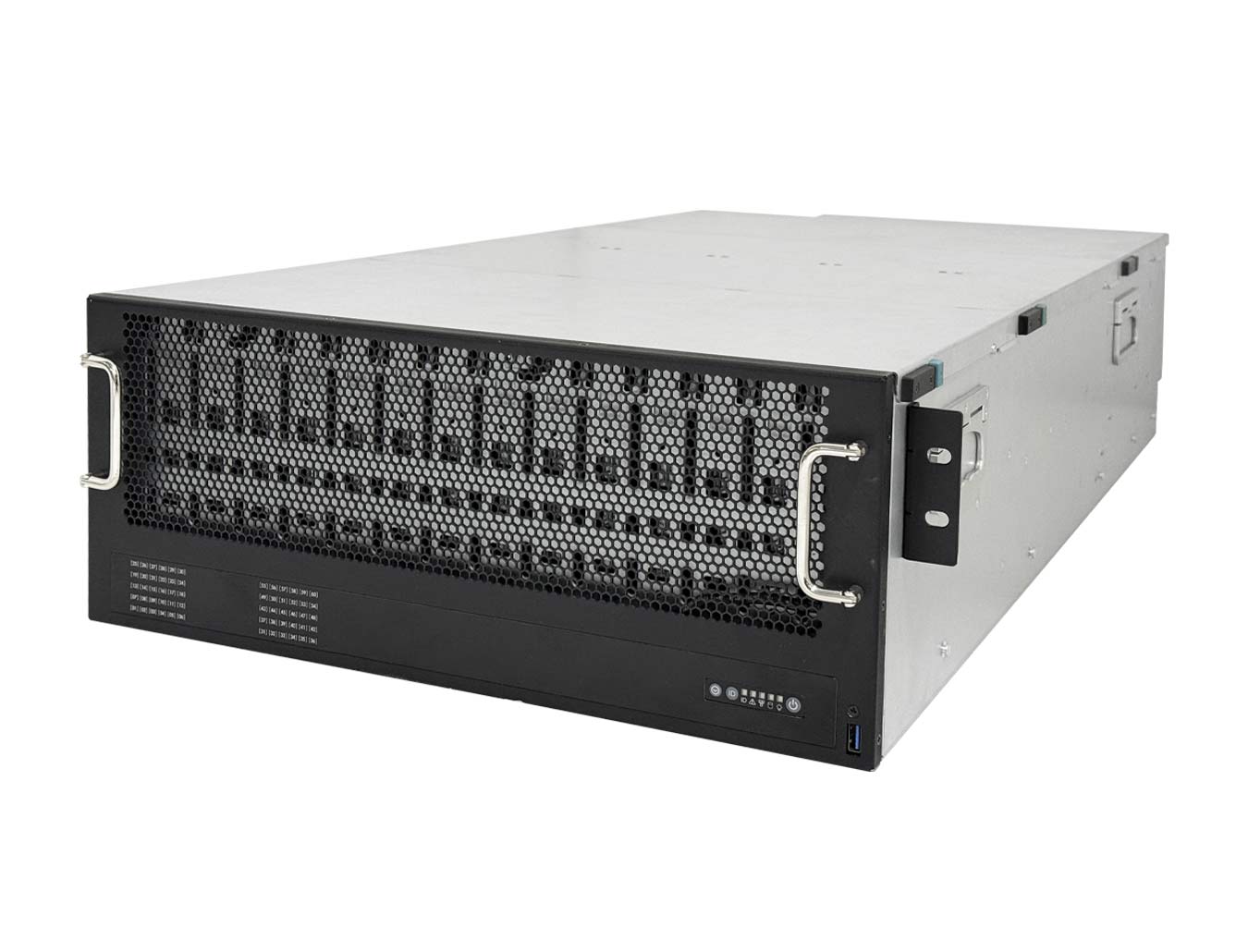

4U high-density storage server supports 60 hot-swap 3.5” SAS drive bays
FEATURESupports dual 5th Gen Intel® Xeon® Scalable Processors (Emerald Rapids CPU)
FEATURESupports dual 4th Gen Intel® Xeon® Scalable Processors (Sapphire Rapids CPU)
FEATURESupports DDR5 RDIMM and PCIe Gen5 extensions
FEATUREOnboard Baseboard Management Controller for system management and IPMI control
FEATUREFront-to-back airflow and hot swap redundant fans to provide optimal thermal conditions
FEATURESPECIFICATION
Dimensions
Motherboard
Processor
• Dual 4th Gen Intel® Xeon® Scalable Processors (Sapphire Rapids CPU)
(Please contact AIC Technical Support for more info/details about optimized CPUs and specialized system.)
Chipset Support
System Memory
• Total 16 memory slots; 8 slots per CPU (1DPC)
• Supports up to 4TB (3DS RDIMM)

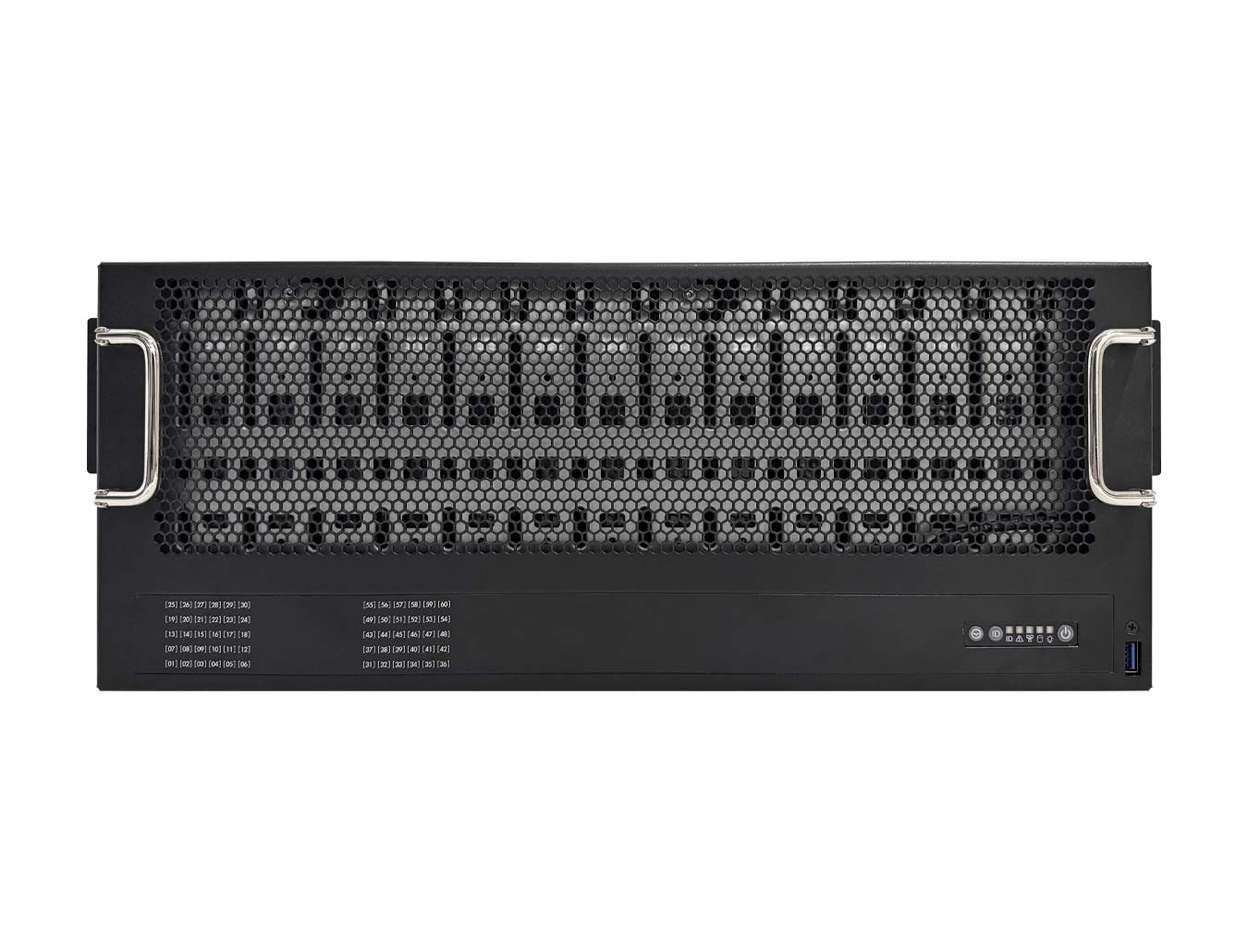

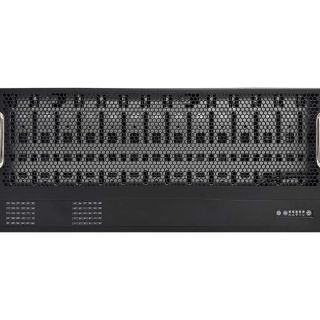

Front Panel
LEDs
Drive Bays
• 8 x 2.5” hot swap (6 NVMe Gen4 + 2 SATA )
Backplane
• 2 x 30-port 12G SAS BP with 40-PHY expander

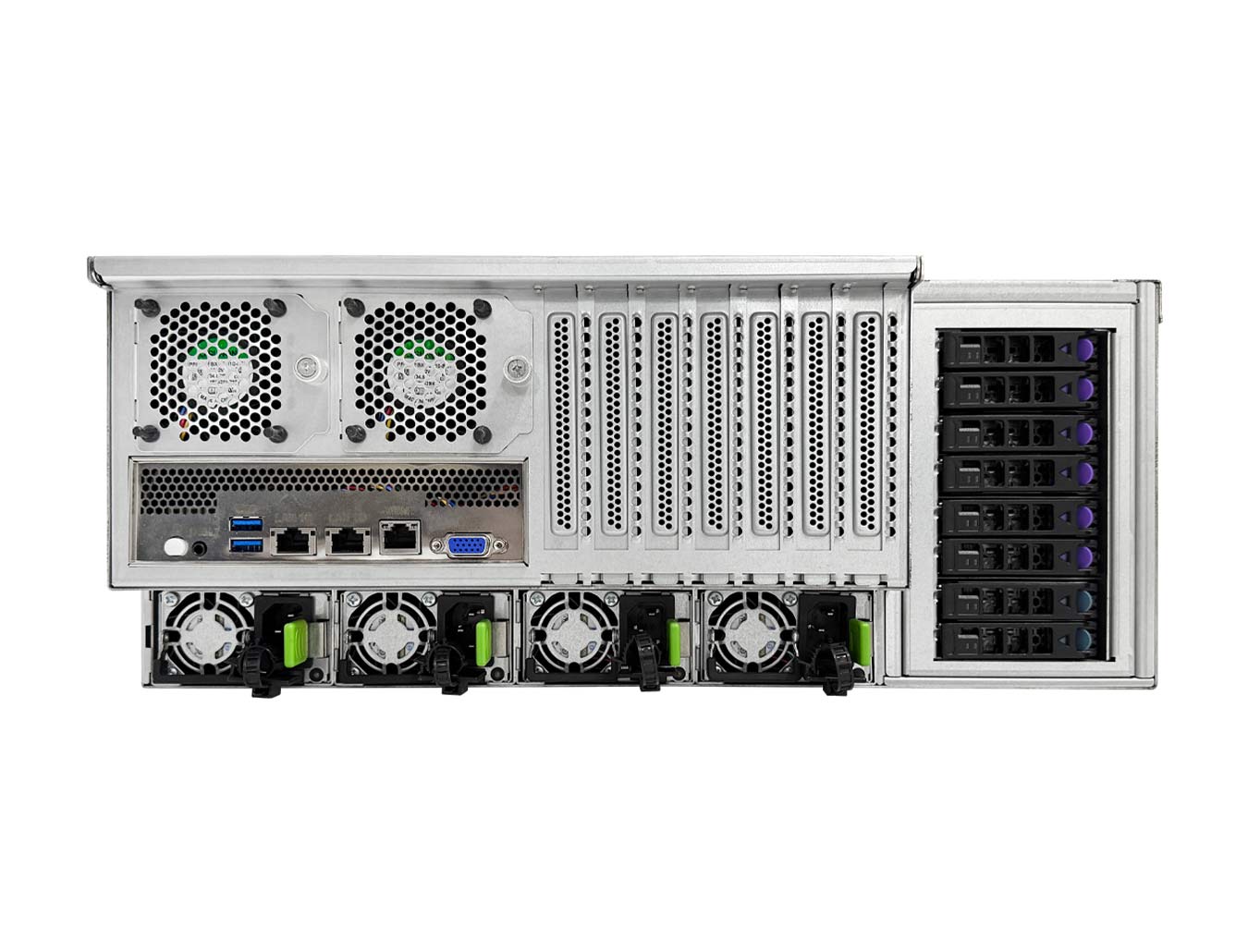

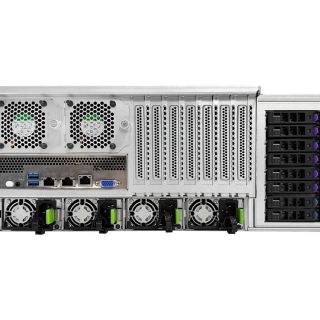

Rear:
• 8-bay Gen5 Tri-mode config as 6 NVMe + 2 SATA
Expansion Slots
• 1 x PCIe x8 slot (FHHL)
Expander Board
System BIOS
• PXE
• WOL
• AC loss recovery
• IPMI 2.0 KCS mode interface
• SRIOV
• SMBIOS
• TPM
• Serial console redirection
• PCIe hotplug
On-board Devices
• 2 x SATA3.0 (6 Gb/s) 7-pin connectors
• 1 x Slimline connector (up to 8 SATA ports)
• Baseboard Management Controller
• Intelligent Platform Interface 2.0 (IPMI 2.0)
• iKVM, Media Redirection, IPMI over LAN, Serial over LAN
• HTML5
• Redfish
• Broadcom BCM5720 dual port 1GbE (NCSI for share NIC)
• Resolution up to 1920x1200 @60Hz 32bpp

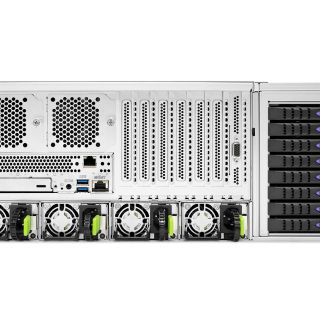

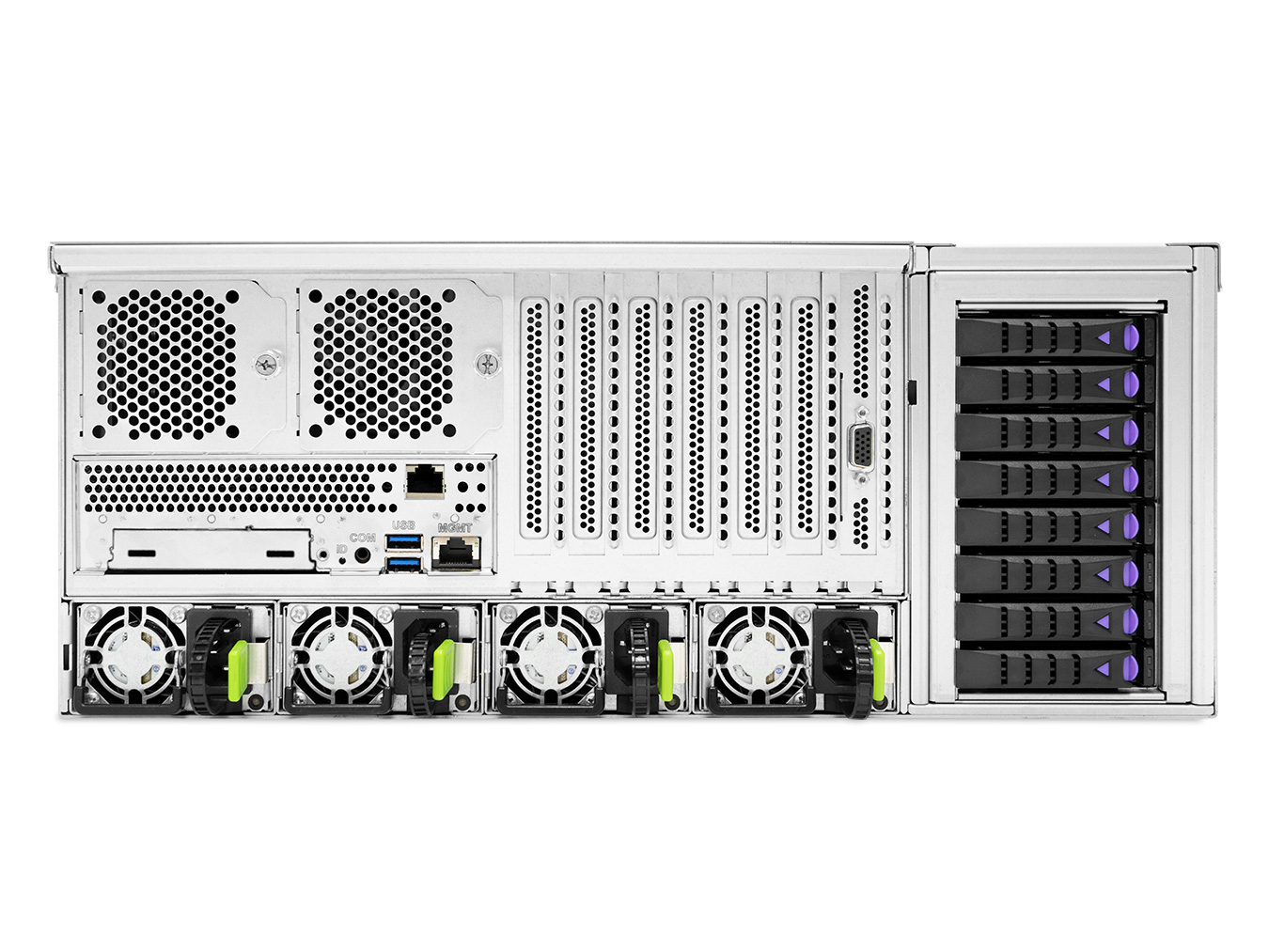

Rear I/O
• 2 x RJ45 1GbE connectors
Power Supply
System Cooling
System Management
• KVM over IP
• Media redirection
• Temperature, fan, voltage, PSU sensor monitor
• System temperature
• System ID / System fail indicator
• Remote power on/off/reset
• SEL message alarm through mail
• SNMP support
Environmental Specifications
• Operating temperature : 0ºC(32ºF) ~ 35ºC(95ºF)
• Storage operating humidity : 5%~95% non-condensing
Gross Weight (W/PSU& Rail)
Packaging Dimensions (W x D x H)
Mounting (Standard)
• 40” tool-less slide rail
• 37” tool-less slide rail
• Cable management kit
* All specifications are subject to change without notice.
| SKU Information | Description |
|---|---|
|
XP1-S407VA01 |
4U 60X3.5" H/S SATA/SAS(35X EOB), REAR 6X2.5" H/S SATA/SAS/NVME + 2X2.5" H/S SATA/SAS, 800W 2+2 Platinum, 4x8038+2x6038 FAN(CPU TDP 195W), Vega motherboard, DDR5 RDIMM x16, 1x GbE dedicate IPMI, 5x PCIe x16 Gen5 (HHHL), 1x PCIe x8 Gen5 (HHHL), 2x CPU PASSIVE heatsink, 28" slide rail (for 1M rack), w/o bezel |
|
XP1-S407VA02 |
4U 60X3.5" H/S SATA/SAS(35X EOB), REAR 6X2.5" H/S SATA/SAS/NVME + 2X2.5" H/S SATA/SAS, 800W 2+2 Titanium, 4x8038+2x6038 FAN(CPU TDP 195W), Vega motherboard, DDR5 RDIMM x16, 1x GbE dedicate IPMI, 5x PCIe x16 Gen5 (HHHL), 1x PCIe x8 Gen5 (HHHL), 2x CPU PASSIVE heatsink, 28" slide rail (for 1M rack), w/o bezel |
|
XP1-S407VA03 |
4U 60X3.5" H/S SATA/SAS(35X EOB), REAR 6X2.5" H/S SATA/SAS/NVME + 2X2.5" H/S SATA/SAS, 800W 2+2 Platinum, 4x8038+2x6038 FAN(CPU TDP 250W), Vega motherboard, DDR5 RDIMM x16, 1x GbE dedicate IPMI, 5x PCIe x16 Gen5 (HHHL), 1x PCIe x8 Gen5 (HHHL), 2x CPU ACTIVE heatsink, 28" slide rail (for 1M rack), w/o bezel |
|
XP1-S407VA04 |
4U 60X3.5" H/S SATA/SAS(35X EOB), REAR 6X2.5" H/S SATA/SAS/NVME + 2X2.5" H/S SATA/SAS, 800W 2+2 Titanium, 4x8038+2x6038 FAN(CPU TDP 250W), Vega motherboard, DDR5 RDIMM x16, 1x GbE dedicate IPMI, 5x PCIe x16 Gen5 (HHHL), 1x PCIe x8 Gen5 (HHHL), 2x CPU ACTIVE heatsink, 28" slide rail (for 1M rack), w/o bezel |
| FRU Information | ||
| Standard Parts List | Part Number | Description |
| Backplane | BBP2HD10001AB02 | SATA 7PX2 / SAS 29P RECEPTACLE X2 / SGPIOX1 |
| Backplane | BBP2FB10001AD01 | GEN5 / TRI MODE / MCIO*1 / SLIMLINEX4*1 / SFF-8639*2 / GOWIN_CPLD*1 |
| Power supply | PM-C00000132 | ACBEL/CRPS MODULE/800W/185MM/AC-DC/100V-240V INPUT/TITANIUM/UPDATE I/O LABEL TO ADD ICES |
| Power Supply | PM-A00000136 | ACBEL/CRPS-185/1600W/TITANIUM/AC-DC/PMBUS1.2/100-240INPUT |
| Heatsink | FHT2-0000008 | HEATSINK/2U ACTIVE SERVER COOLER/INTEL EGS(LGA4677)/0TSXS0000H |
| Heatsink | FH83-0000001 | HEATSINK,EGS 3U HEATSINK,S6 |
| FAN | FC-A00001099 | 8038 Fan |
| HDD Tray | M06-1633-800 | HDD Tray / Purple |
| HDD Tray | M06-1633-803 | HDD Tray / Blue |
| Slide Rail | H5531T100002 | 37” tool-less slide rail |
| Cable Management Kit | H56-7604-001 | Cable Management Kit |
| Cable | G3-A00001598 | MCIO 8X(SFF-TA-1016,STR) TO MCIO 8X(SFF-TA-1016,STR)/500MM/30AWG/PCIE5/85OHM |
| Cable | G3-A00001599 | MCIO 8X(SFF-TA-1016,STR) TO MCIO 8X(SFF-TA-1016,STR)/700MM/30AWG/PCIE5/85OHM |
| Cable | G3-A00001600 | MCIO 8X(SFF-TA-1016,STR) TO MCIO 8X(SFF-TA-1016,STR)/800MM/30AWG/PCIE5/85OHM |
