SB407-TU

ホーム製品紹介ストレージストレージサーバー

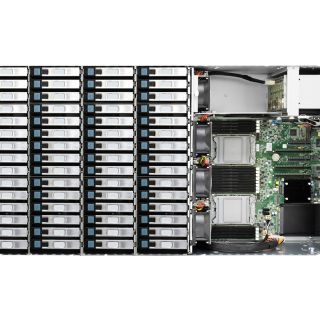

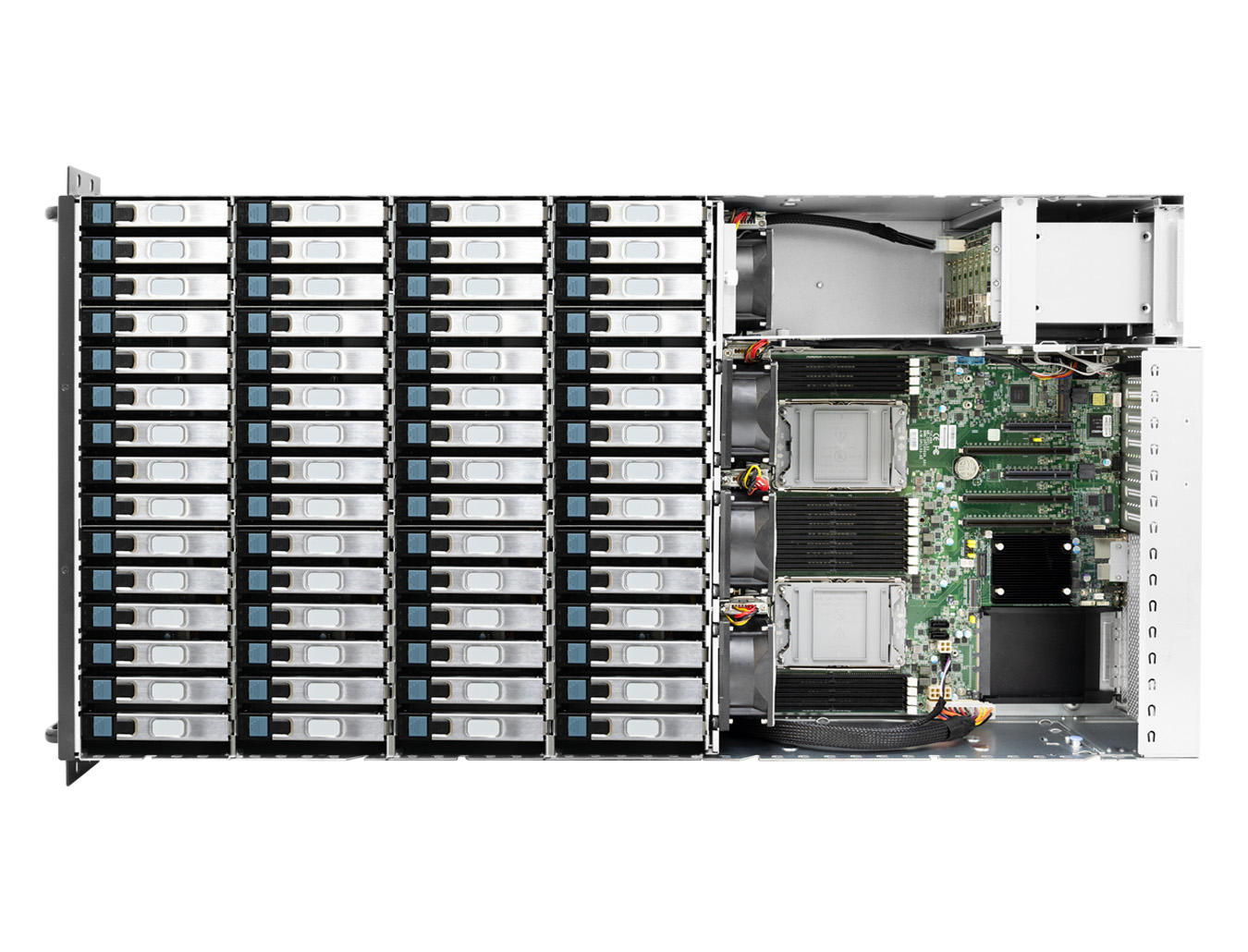

SB407-TUは、4Uの高密度サーバーで、Intel® Xeon® スケーラブルプロセッサーをサポートしています。前から後ろへのエアフローとホットスワップ冗長ファンを備えており、最適な熱条件を提供します。

比較見積依頼ダウンロード

主要な特徴

特長

4Uの高密度ストレージサーバーは、60のホットスワップ対応3.5インチSASドライブベイをサポートしています。

特長

第3世代インテル® Xeon® スケーラブルプロセッサー（アイスレイク）をサポート

特長

Intel® C621A チップセットは、5年以上の製品ライフサイクルを提供します。

特長

システム管理とIPMI制御のためのオンボードベースボード管理コントローラー

特長

専用のBMC管理ポート

特長

前面から後ろへの気流とホットスワップ可能な冗長ファンにより、最適な熱条件を提供します。

仕様

仕様
SKU
FRU

仕様

Main

Sub

Details

寸法

434 x 853 x 176

インチ

17.1 x 33.6 x 7

マザーボード

AIC Server Board Tucana

プロセッサ

プロセッササポート

Intel® 3rd Gen Xeon® Scalable Processors (Ice Lake)

(Please contact AIC Technical Support for more info/details about optimized CPUs and specialized system.)

CPU相互接続

11.2 GT/s

ソケットタイプ

Socket P+ (LGA-4189)

チップセットサポート

Intel® Lewisburg-R C621A PCH

システムメモリ

• 8 x memory channels per CPU (1DPC)

• 16 x DIMM slots support:

DDR4 3200/2933MHz RDIMM/LRDIMM

- up to 512GB RDIMM SRx4 (16Gb)

- up to 1024GB RDIMM DRx4 (16Gb)

- up to 4096GB RDIMM 3DS 8Rx4 (16Gb)

- up to 2048GB LRDIMM QRx4 (16Gb)

- up to 4096GB LRDIMM 3DS 8Rx4 (16Gb)

• Intel® Optane™ DC Persistent Memory (Barlow Pass) support

フロントパネル

System power on/off, System reset, 1x USB3.0 Type-A

LEDs

Power status, System alert, LAN activity, Drive activity, System ID

ドライブベイ

外部

Top-load :

• 60 x 3.5" hot swap (SATA/SAS)

Rear:

• 8 x 2.5” hot swap (NVMe) (optional: 2 x SATA)

内部

2 x M.2(NGFF)/M-Key/2280

バックプレーン

拡張スロット

PCIe 5.0

PCIe 4.0

• 3 x PCIe X16 slots (FHHL)

• 2 x PCIe X8 slots (FHHL)

• 1 x PCIe X16 OCP (hot-swappable)

エキスパンダーボード

システムBIOS

BIOSタイプ

AMI UEFI BIOS

BIOS機能

• ACPI

• PXE

• WOL

• AC loss recovery

• IPMI 2.0 KCS interface

• SMBIOS

• Serial console redirection

• BIOS Boot Specification

• BIOS Recovery Mode

• SRIOV

• iSCSI

• TPM

• PCIe Hotplug

オンボードデバイス

SATA

Intel® Lewisburg-R on-chip solution

• 8 x SATA 6.0 Gb/s (by 1 x Slimine 8i)

• 2 x SATA 6.0 Gb/s (by 2 x SATA 7 pin)

• RAID 0, 1, 5, 10 support by Intel RSTe

IPMI

Aspeed AST2500 Advanced PCIe Graphics & Remote Management Processor

• Baseboard Management Controller

• Intelligent Platform Interface 2.0 (IPMI 2.0)

• iKVM, Media Redirection, IPMI over LAN, Serial over LAN

• SMASH Support

• HTML5, Redfish

ネットワークコントローラー

• Realtek RTL8211E 10/100/1000 Mbps Ethernet for BMC dedicated management port

• Reserve NC-SI to OCP bay for optional shared-NIC module

グラフィックス

Aspeed AST2500 Advanced PCIe Graphics & Remote Management Processor

• PCIe VGA/2D Controller

• 1920x1200@60Hz 32bpp

リア I/O

LAN

• 1 x GbE RJ45

• 1 x GbE RJ45 dedicated BMC management

リアI/O

USB

2 x USB3.0 double-staked Type A connector

ビデオ出力

1 x external VGA port (in slot#1)

シリアルポート

1 x external COM port phone jack

その他

電源

Standard:

800W 2+2 redundant PSU PMBus 1.2 80+ Platinum

システム冷却

Middle : 4 x 80x38mm hot swap fans

システム管理

• Baseboard Management Controller

• Intelligent Platform Interface 2.0 (IPMI 2.0)

• iKVM, Media Redirection, IPMI over LAN, Serial over LAN

• SMASH Support

• HTML5

• Redfish

環境仕様

• Storage temperature : -10ºC(14ºF) ~ 60ºC(140ºF)

• Operating temperature : 0ºC(32ºF) ~ 35ºC(95ºF)

• Storage operating humidity : 5%~95% non-condensing

総重量 (W/PSU＆レール)

kgs

総重量（W/PSU＆レール）

ポンド

176

パッケージ寸法（W x D x H）

586 x 1110 x 400

インチ

23 x 43.7 x 15.7

マウンティング（標準）

Options :

• 40” tool-less slide rail

• 37” tool-less slide rail

• Cable Management Kit

* 仕様変更の際は、予告なく変更する場合があります。

SKU Information	Description
XP1-S407TU01	4U 60-bay, 12G (35X) EOB backplane, 8 bay 2.5" hot-swap Tri-mode, CRPS 800W 2+2 Platinum, Tucana motherboard, Intel Lewisburg, DDR4 RDIMM x16, Intel PCH C621A, 1 x GbE dedicate IPMI, 3x PCIe x16 Gen.4, 2x PCIe x8 Gen.4, 1x OCP 3.0 x16 Gen.4, 2x M.2 PCIe/SATA, EATX, 2x CPU heatsink, 37" slide rail (for 1M and over 1M rack or post to post 671~940mm rack), pallet, w/o bezel
XP1-S407TU03	4U 60-bay, 12G (35X) EOB backplane, 2 bay 2.5" hot-swap SATA OS, CRPS 800W 2+2 Platinum, Tucana motherboard, Intel Lewisburg, DDR4 RDIMM x16, Intel PCH C621A, 1 x GbE dedicate IPMI, 3x PCIe x16 Gen.4, 2x PCIe x8 Gen.4, 1x OCP 3.0 x16 Gen.4, 2x M.2 PCIe/SATA, EATX, 2x CPU heatsink, 37" slide rail (for 1M and over 1M rack or post to post 671~940mm rack), pallet, w/o bezel
XP1-S407TU05	4U 60-bay, 12G (35X) EOB backplane, 8 bay 2.5" hot-swap Tri-mode, CRPS 1600W 1+1 Titanium, Tucana motherboard, Intel Lewisburg, DDR4 RDIMM x16, Intel PCH C621A, 1 x GbE dedicate IPMI, 3x PCIe x16 Gen.4, 2x PCIe x8 Gen.4, 1x OCP 3.0 x16 Gen.4, 2x M.2 PCIe/SATA, EATX, 2x CPU heatsink, 37" slide rail (for over 1M), pallet, w/o bezel
XP1-S407TU06	4U 60-bay, 12G (35X) EOB backplane, 8 bay 2.5" hot-swap Tri-mode, CRPS 800W 2+2 Titanium, Tucana motherboard, Intel Lewisburg, DDR4 RDIMM x16, Intel PCH C621A, 1 x GbE dedicate IPMI, 3x PCIe x16 Gen.4, 2x PCIe x8 Gen.4, 1x OCP 3.0 x16 Gen.4, 2x M.2 PCIe/SATA, EATX, 2x CPU heatsink, 37" slide rail (for 1M and over 1M rack or post to post 671~940mm rack), pallet, w/o bezel
XP1-S407TU08	4U 60-bay, 12G (35X) EOB backplane, 2 bay 2.5" hot-swap SATA OS, CRPS 800W 2+2 Titanium, Tucana motherboard, Intel Lewisburg, DDR4 RDIMM x16, Intel PCH C621A, 1 x GbE dedicate IPMI, 3x PCIe x16 Gen.4, 2x PCIe x8 Gen.4, 1x OCP 3.0 x16 Gen.4, 2x M.2 PCIe/SATA, EATX, 2x CPU heatsink, 37" slide rail (for 1M and over 1M rack or post to post 671~940mm rack), pallet, w/o bezel

FRU Information
Standard Parts List	Part Number	Description
Fan	FC-000000160	8038 fan L100MM
Backplane	BBPHHD40013B	30-port 12G SAS backplane with LSI 35X28 expender on board (usage 2 pcs)
Power supply	PM-A00000117	800W CRPS Platinum redundant power supply module
Slide rail	H5532T100006	37" tool-less slide rail (TL:611mm, post to post distance 672 to 940mm) For 435mm chassis width, for 1M rack
Slide rail	H5533T100001	40" tool-less slide rail (TL:611mm, post to post distance 672 to 940mm) For 435mm chassis width, for over 1M rack
Optional Parts List	Part Number	Description
Cable	G3-000000122	SFF-8643 to SFF-8643 mini SAS HD cable L800MM for RAID/HBA card
Cable	G3-A00001169	Slimline SAS 8i (SFF-8654) to Slimline SAS 4i*2 (SFF-8654) SAS cable L850MM for RAID/HBA card
Cable	G3-A00001114	Slimline SAS 8i (SFF-8654) to SFF-8643*2 mini SAS HD cable L750MM for RAID/HBA card
Cable	G3-A00000721	Slimline SAS 8i (SFF-8654) to Slimline SAS 8i (SFF-8654) cable L850MM for RAID/HBA card
Cable	G3-A00001238	RSC-4H1/SB407-TU option parts - SlimSAS Y cable for RAID/HBA to two BP connection L1000MM
Cable Management Kit	H56-7604-001	Cable Management Kit
Device adapter	M06-00628-15	J4060-04/J4078/J4108/RSC-4H1/SB407-TU/SB405-VL FRU parts- 3.5" tray to 2.5" device adapter (32pcs in package)
