SB402-VA

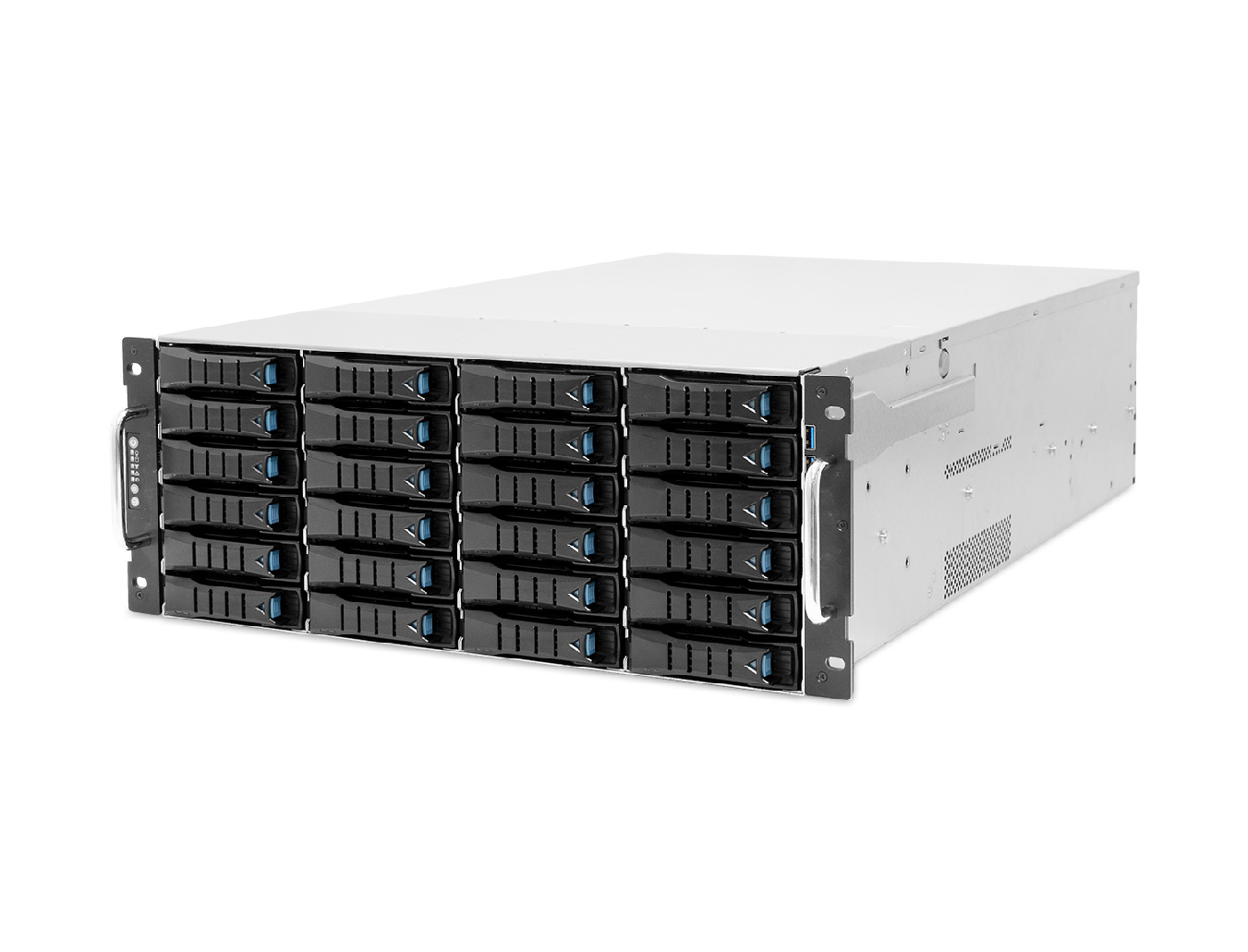

SB402-VA is a 4U rackmount short length chassis (680mm) product for storage and computing application, with 1600W PSU (1+1 Redundant), up to 32bay 3.5” SATA and 4 bays NVMe storage devices supported.

比較見積依頼ダウンロード

仕様

仕様
SKU

仕様

Main

Sub

Details

寸法

430 x 680 x 174.3

インチ

16.9 x 26.8 x 6.9

マザーボード

AIC Server Board Vega

プロセッサ

プロセッササポート

• Supports dual 5th Gen Intel® Xeon® Scalable Processors (Emerald Rapids CPU)
• Supports dual 4th Gen Intel® Xeon® Scalable Processors (Sapphire Rapids CPU)
*Please contact AIC Technical Support for more info/details about optimized CPUs and specialized system.

CPU相互接続

ソケットタイプ

Socket E1 (LGA-4677-X)

チップセットサポート

Intel® C741

システムメモリ

• DDR5 5600/4800MHz RDIMM (1DPC)
• Total 16 memory slots; 8 slots per CPU (1DPC)
• Supports up to 4TB (3DS RDIMM)

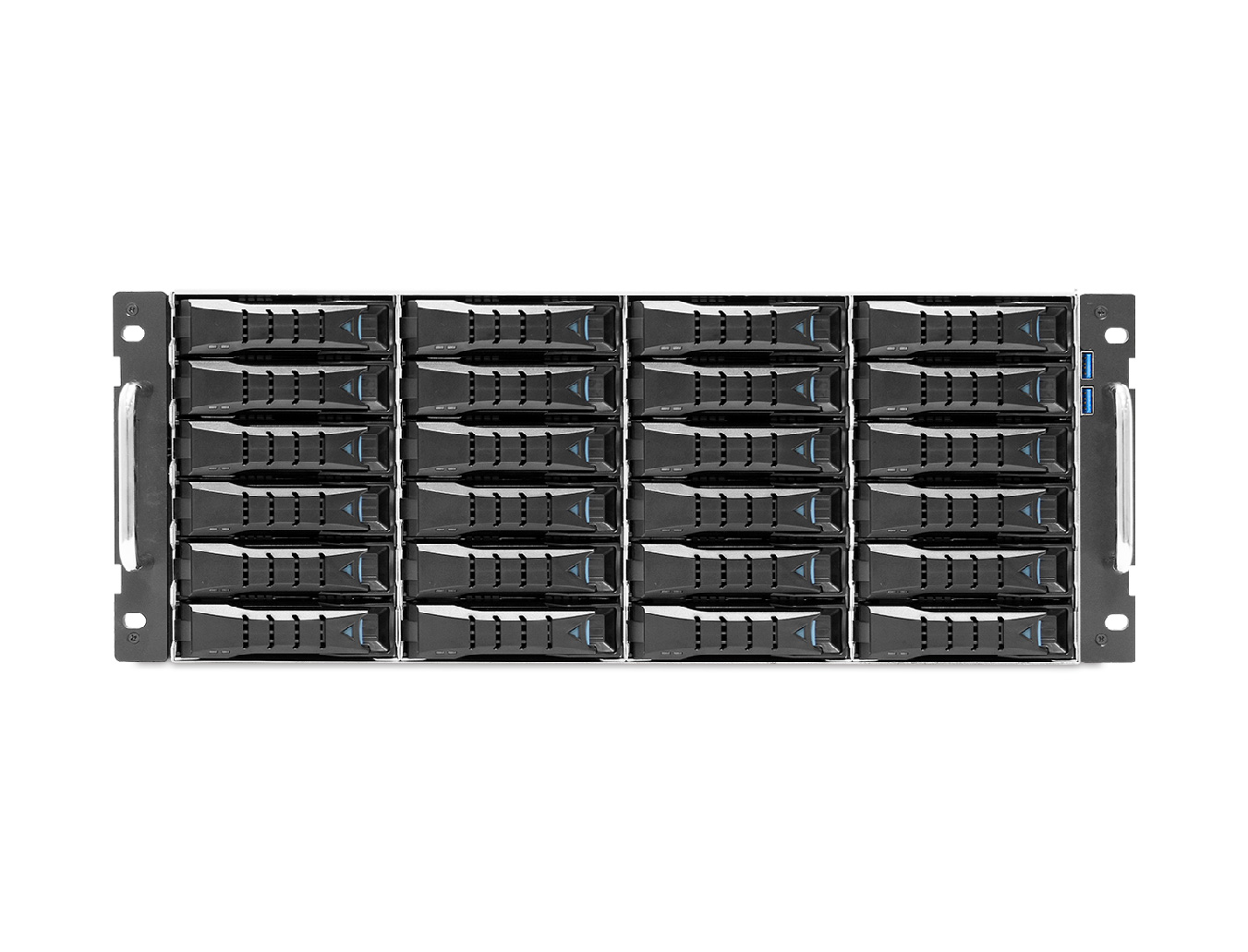

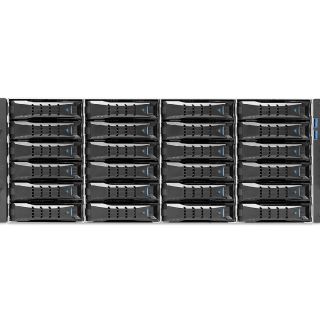

フロントパネル

System power on/off, System reset, System ID and 2 x USB 3.0 ports

LEDs

Power status, System alert, LAN activity, Drive activity, System ID

ドライブベイ

外部

• 3.5" hot swap x 36
• 2.5" hot swap x 2 (SATA, rear)

内部

バックプレーン

拡張スロット

PCIe 5.0

• 5 x PCIe x16 slots (FHHL)
• 1 x PCIe x8 slot (FHHL)

PCIe 4.0

エキスパンダーボード

システムBIOS

BIOSタイプ

• AMI UEFI BIOS
• SPI (Serial Peripheral Interface) FLASH Interface

BIOS機能

• ACPI
• PXE
• WOL
• AC loss recovery
• IPMI 2.0 KCS interface
• SMBIOS
• SRIOV
• Serial console redirection
• BIOS boot specification
• BIOS recovery mode
• iSCSI
• TPM

オンボードデバイス

SATA

Intel® C741 PCH on-chip solution
• 8 x SATA 6.0 Gb/s (by 1 x mini-SAS)
• 2 x SATA 6.0 Gb/s (by 2 x SATA 7-pin)

IPMI

Aspeed AST2600 Advanced PCIe Graphics & Remote Management Processor
• Baseboard Management Controller
• Intelligent Platform Interface 2.0 (IPMI 2.0)
• iKVM, Media Redirection, IPMI over LAN, Serial over LAN
• SMASH support

ネットワークコントローラー

2 x 10G Base-T/1GbE RJ45 connector with Broadcom BCM57416 + BCM5720L co-design

グラフィックス

Aspeed AST2500 Advanced PCIe Graphics & Remote Management Processor
• PCIe VGA/2D Controller
• 1920x1200@60Hz 32bpp

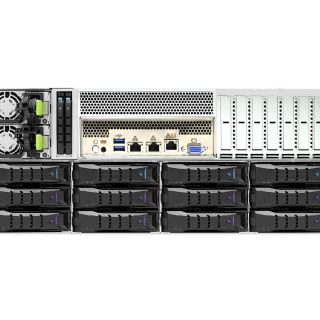

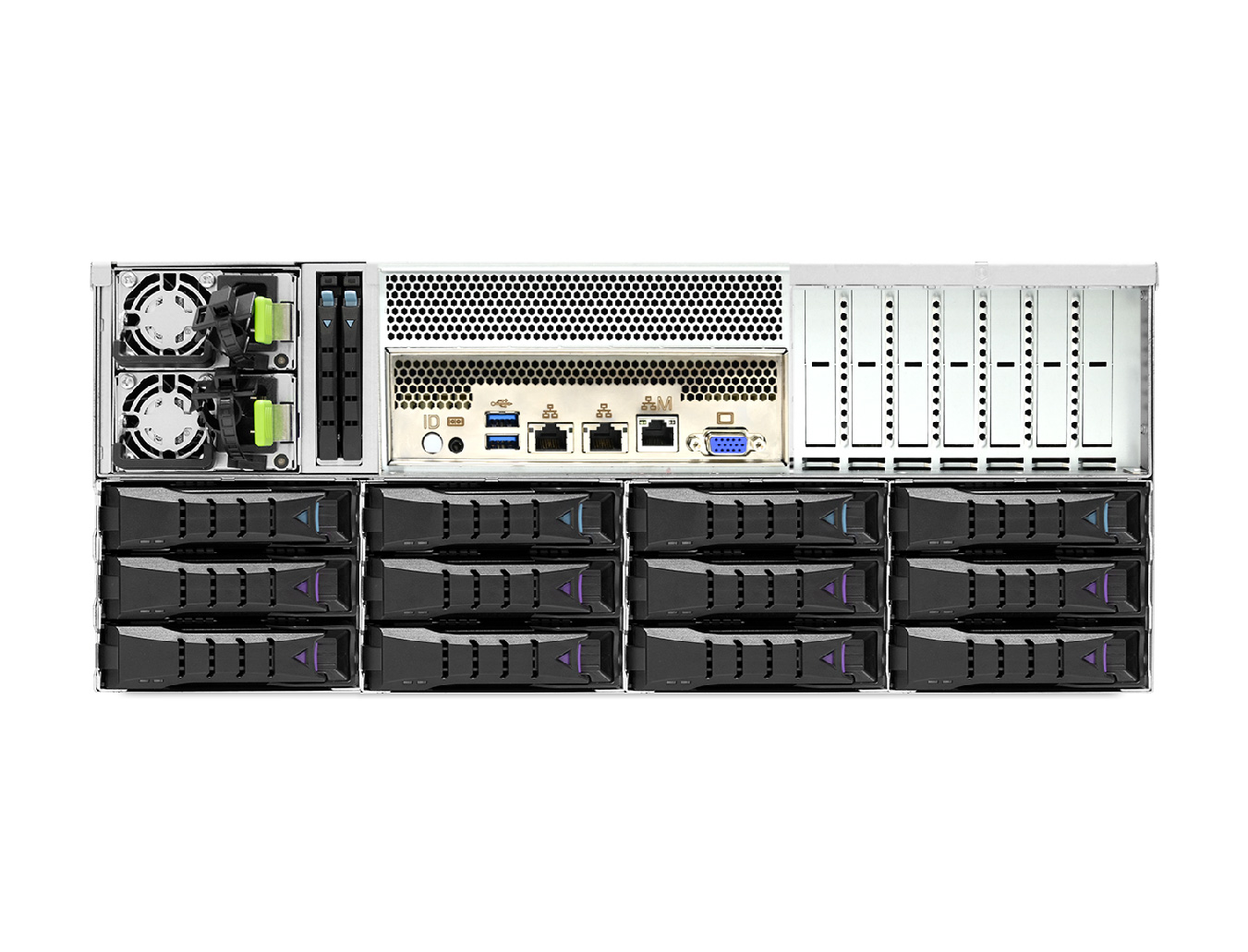

リア I/O

LAN

• 2 x 10G Base-T/1GbE RJ45 connectors with BCM57416/BCM5720L
• 1 x dedicated BMC management port with RJ45 connector

リアI/O

USB

2 x USB 3.2 Gen 1 double-stack Type A connectors

ビデオ出力

1 x DB-15 VGA connector

シリアルポート

1 x COM (by Audio Jack)

その他

電源

1600W 1+1 CRPS redundant power supply 80+ Platinum/Titanium

システム冷却

6 x 80x38mm hot swap fans

システム管理

• IPMI 2.0
• KVM over IP
• Media redirection
• Temperature, fan, voltage, PSU sensor monitor
• System temperature
• System ID / System fail indicator
• Remote power on/off/reset
• SEL message alarm through mail
• SNMP support
• Intel NM

環境仕様

• Storage temperature: -10°C(14°F) ~ 60°C(140°F)
• Operating temperature: 0°C(32°F) ~ 35°C(95°F)
• Storage operating humidity: 5%~95% non-condensing

総重量 (W/PSU＆レール)

kgs

40.4

総重量（W/PSU＆レール）

ポンド

パッケージ寸法（W x D x H）

508 x 906 x 372

インチ

20 x 35.6 x 14.6

マウンティング（標準）

* 仕様は予告なく変更される場合があります。

SKU Information	Description
XP1-S402VA01	4U Height, 36 Bays storage server, 32x 3.5"/2.5" SAS/SATA + 4x 3.5"/2.5" SAS/SATA/NVMe PCIe Gen4 hot-swap (rear side), 2x SAS/SATA 2.5” (rear side), 1600W 1+1 Titanium redundant PSU, 6 x 8038 fan, with 2 active CPU heatsink, with Vega motherboard, Dual 4/5th Gen Intel® Xeon® Scalable Processors, total 16x DDR5 RDIMM, 5x PCIe x16 Gen5 (FHHL), 1x PCIe x8 (FHHL), 35.1” slide rail, w/o bezel
