SB201-SU
SB201-SUは、一般用途向けの2Uサーバーで、Eコア/Pコアプロセッサ（コードネーム：シエラフォレスト/グラナイトラピッズ）を搭載したIntel® Xeon® 6700/6500シリーズ、32x DDR5 RDIMM、および2x PCIe GEN5拡張をサポートしています。SB201-SUは、24 x 2.5" NVMe/SATA/SAS（前面）および2x2.5" SATA（背面）のホットスワップベイを備えており、最高のストレージ密度とアプリケーションの最適化されたパフォーマンスを提供します。
主要な特徴
2Uオールフラッシュサーバーソリューション
特徴
2Uオールフラッシュサーバーソリューション
24 x 2.5インチ/E3.S フロントホットスワップ可能 PCIe Gen5 NVMe ベイ
特徴
24 x 2.5"/E3.S フロントホットスワップ可能 PCIe Gen5 NVMe ベイ
最高のパフォーマンスと改善された電力効率のために、Intel® Xeon® 6スケーラブルプロセッサをサポートします。
特徴
最高のパフォーマンスと改善された電力効率のために、Intel® Xeon® 6 スケーラブルプロセッサをサポートしています。
DDR5 RDIMMおよびPCIe Gen5拡張をサポート
特徴
DDR5 RDIMMおよびPCIe Gen5拡張をサポート
システム管理およびIPMI制御のためのオンボードベースボード管理コントローラー
特徴
システム管理とIPMI制御のためのオンボードベースボード管理コントローラー
専用BMC管理ポート
特徴
専用BMC管理ポート
前面から後ろへの気流とホットスワップ可能な冗長ファンにより、最適な熱条件を提供します。
特徴
前面から後ろへの気流とホットスワップ冗長ファンにより、最適な熱条件を提供します。
仕様
Main
Sub
Details
寸法
mm
438 x 820 x 87.5
インチ
17.2 x 32.2 x 3.4
マザーボード
AIC Server Board Sirius
プロセッサ
プロセッササポート
• Dual Intel® Xeon® 6 6700E/6500P/6700P series
• Supports CPU TDP 350W
(Please contact AIC Technical Support for more info/details about optimized CPUs and specialized system)
• Supports CPU TDP 350W
(Please contact AIC Technical Support for more info/details about optimized CPUs and specialized system)
CPU相互接続
UPI Speeds : 24GTs
ソケットタイプ
Socket E2 (LGA 4710 Socket)
チップセットサポート
システムメモリ
• Total 32 memory slots; 8 channel per CPU (2DPC)
• DDR5 6400MHz(1DPC) 5200MHz(2DPC) 8000MHz(1DPC MCR) by 6700P/6500P series;
• DDR5 6400MHz(1DPC) 5200MHz(2DPC 2Rx4 RDIMM only) by 6700E series;
• DDR5 6400MHz(1DPC) 5200MHz(2DPC) 8000MHz(1DPC MCR) by Clearwater Forest
• DDR5 6400MHz(1DPC) 5200MHz(2DPC) 8000MHz(1DPC MCR) by 6700P/6500P series;
• DDR5 6400MHz(1DPC) 5200MHz(2DPC 2Rx4 RDIMM only) by 6700E series;
• DDR5 6400MHz(1DPC) 5200MHz(2DPC) 8000MHz(1DPC MCR) by Clearwater Forest
フロントパネル
Power button, ID button, Reset button, VGA, 2 x USB 3.0
LEDs
ドライブベイ
外部
• 24 x U.2 front PCIe Gen5 bays (XP1-S201SU04)
Options：

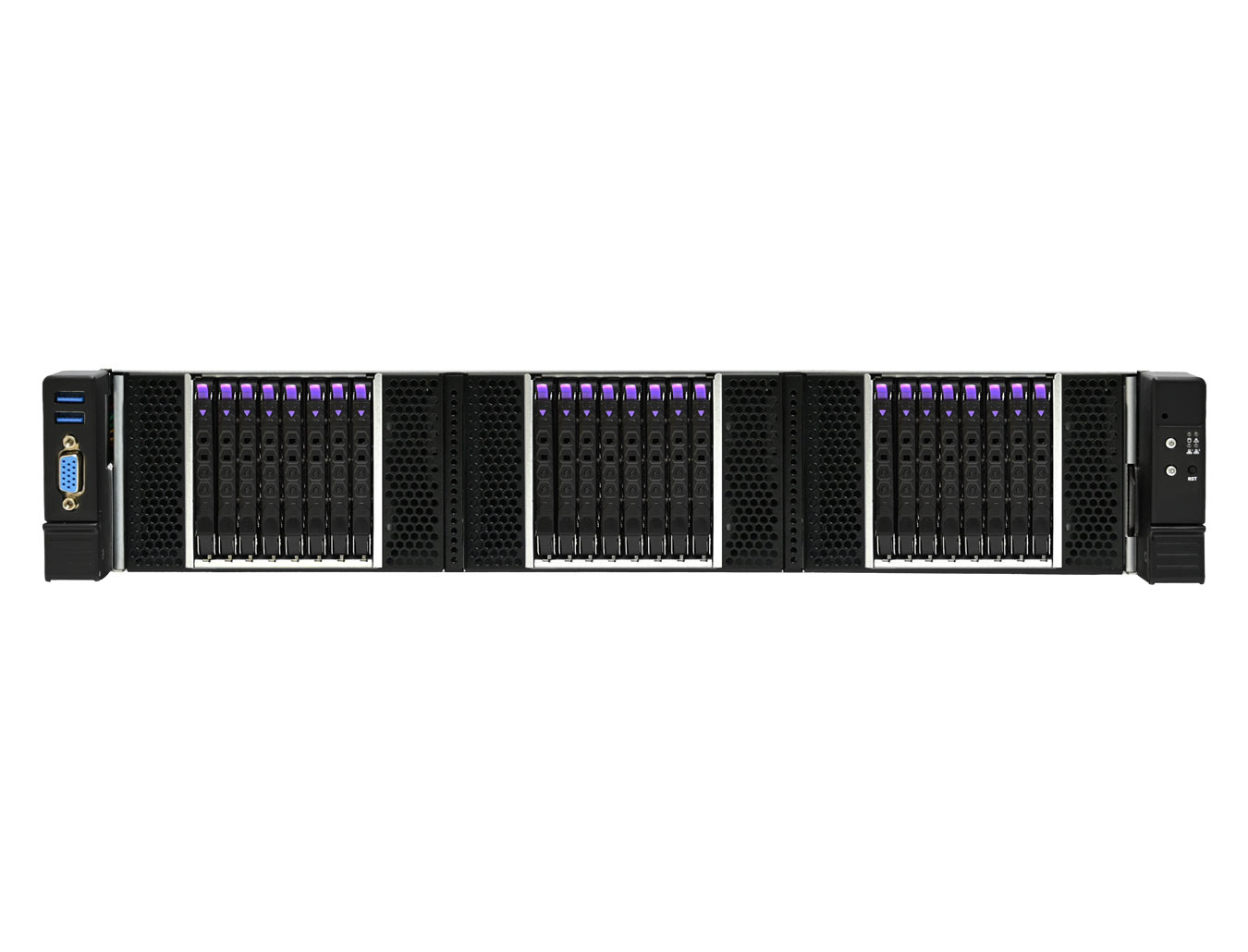

• 24 x E3.S front PCIe Gen5 bays (XP1-S201SU08)

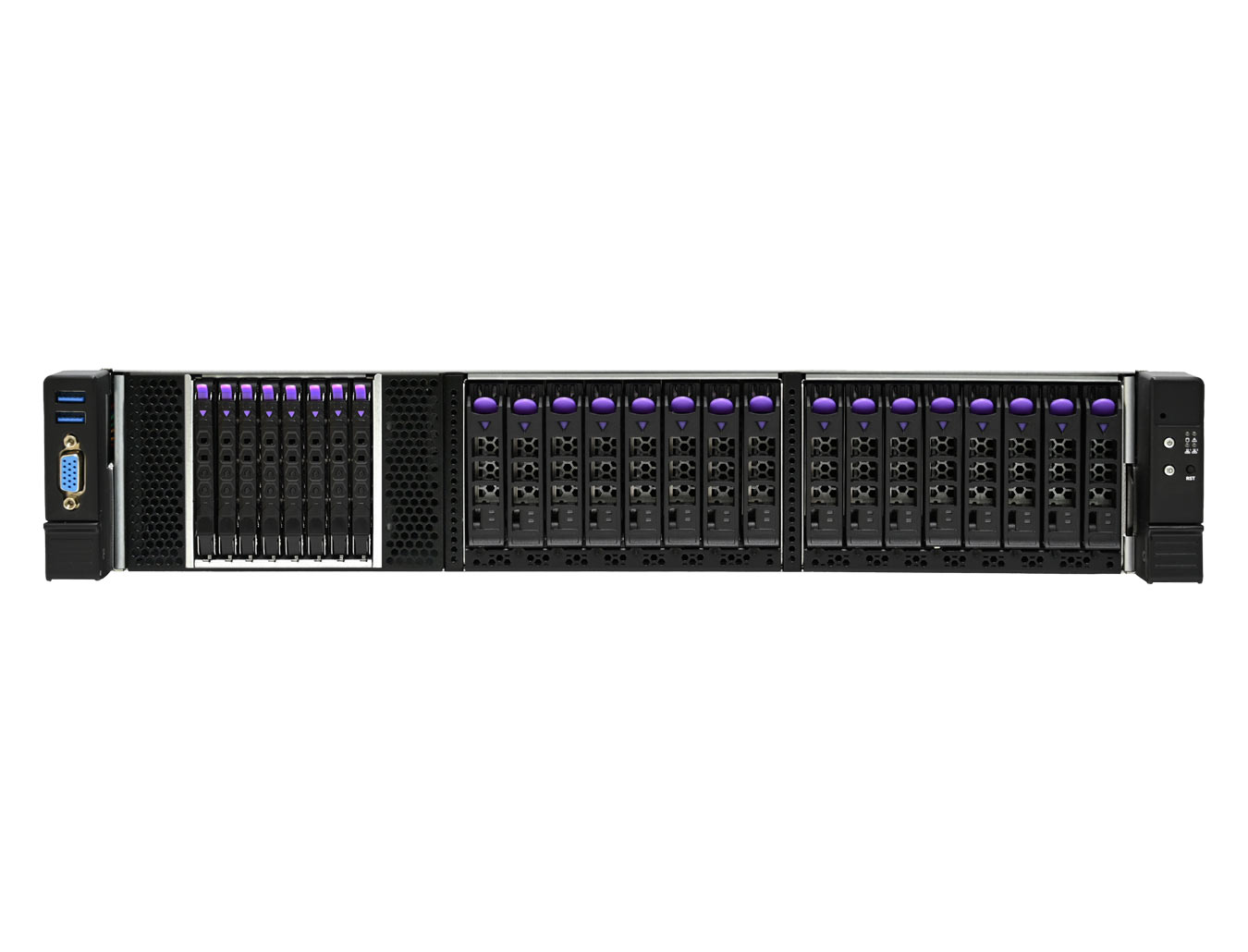

• 8 x E3.S with 16x U.2 front PCIe Gen5 bays (XP1-S201SU07)
Options：
• 24 x E3.S front PCIe Gen5 bays (XP1-S201SU08)
• 8 x E3.S with 16x U.2 front PCIe Gen5 bays (XP1-S201SU07)
内部
2 × M.2 2280/22110 (PCIe Gen5 x 4)
バックプレーン
Front Options:
• 3 x 8-port Tri-mode NVMe/SAS/SATA PCIe Gen5
• 3 x 8-port E3.S Gen5 NVMe (Option)
Rear Options:
• 1 x 2-port 2.5” SAS/SATA
• 1 x 2-port 2.5” Tri-mode + 1 x 2-port 2.5” SAS/SATA
• 3 x 8-port Tri-mode NVMe/SAS/SATA PCIe Gen5
• 3 x 8-port E3.S Gen5 NVMe (Option)
Rear Options:
• 1 x 2-port 2.5” SAS/SATA
• 1 x 2-port 2.5” Tri-mode + 1 x 2-port 2.5” SAS/SATA
拡張スロット
2 x PCIe 5.0 X16 FHHL/HHHL + 1 x OCP 3.0
Riser Card (included):
• 1 x RC-PE2U26-TY
• 1 x RC-PE2U27-TY
Riser Card (included):
• 1 x RC-PE2U26-TY
• 1 x RC-PE2U27-TY
エキスパンダーボード
システムBIOS
BIOSタイプ
AMI UEFI BIOS
システム BIOS
BIOS 機能
• ACPI
• PXE
• WOL
• AC loss recovery
• IPMI 2.0 KCS mode interface
• SRIOV
• SMBIOS
• TPM
• Serial console redirection
• PCIe hotplug
• PXE
• WOL
• AC loss recovery
• IPMI 2.0 KCS mode interface
• SRIOV
• SMBIOS
• TPM
• Serial console redirection
• PCIe hotplug
オンボード
デバイス
SATA :
• 2 x SATA3 7-pin by ASM1062R (support RAID 0/1)
• 12 x SATA3 by 3 x Mini-SAS connectors (power by ASM1164)
• 2 x SATA3 7-pin by ASM1062R (support RAID 0/1)
• 12 x SATA3 by 3 x Mini-SAS connectors (power by ASM1164)
On Board
Devices BMC
Aspeed AST2600 Advanced PCIe Graphics & Remote Management Processor
• Baseboard Management Controller
• Intelligent Platform Interface 2.0 (IPMI 2.0)
• iKVM, Media Redirection, IPMI over LAN, Serial over LAN
• HTML5
• Redfish
• Baseboard Management Controller
• Intelligent Platform Interface 2.0 (IPMI 2.0)
• iKVM, Media Redirection, IPMI over LAN, Serial over LAN
• HTML5
• Redfish
デバイスネットワークコントローラーに搭載
• Realtek RTL8211FS 1GbE for BMC dedicated management port
• 2 x Intel® I210 GbE ethernet controller
• 2 x Intel® I210 GbE ethernet controller
デバイスのグラフィックス
• Integrated VGA support by ASPEED AST2600
• Resolution up to 1920x1200 @60Hz 32bpp
• Resolution up to 1920x1200 @60Hz 32bpp
リアル I/O
LAN
• 2 x RJ45 connectors for dual port GbE
• 1 x RJ45 connector (for BMC management port)
• 1 x RJ45 connector (for BMC management port)
リアI/O
USB
2 x USB 3.2 Gen 1 Type A
ビデオ出力
• 1 x DB-15 VGA connector
• 1 x Mini display port
• 1 x Mini display port
シリアルポート
1 x COM connector (Audio Jack)
その他
TPMサポート
電源
2000W/2400W 1+1 CRPS 80+ Titanium by CPU/NVMe supporting wattage SKU options
システム冷却
4 x 80x56mm hot swap fans
システム管理
• Intelligent Platform Interface 2.0 (IPMI 2.0)
• iKVM, Media Redirection, IPMI over LAN, Serial over LAN
• HTML5, Redfish
System Management Features:
• KVM over IP
• Temperature, fan, voltage, PSU sensor monitor
• System temperature
• System ID / System fail indicator
• Remote power on/off/reset
• SEL message alarm through mail
• SNMP support
• iKVM, Media Redirection, IPMI over LAN, Serial over LAN
• HTML5, Redfish
System Management Features:
• KVM over IP
• Temperature, fan, voltage, PSU sensor monitor
• System temperature
• System ID / System fail indicator
• Remote power on/off/reset
• SEL message alarm through mail
• SNMP support
環境仕様
• Storage temperature: -10°C(14°F) ~ 60°C(140°F)
• Operating temperature: 0°C(32°F) ~ 35°C(95°F)
• Storage operating humidity: 5%~95% non-condensing
• Operating temperature: 0°C(32°F) ~ 35°C(95°F)
• Storage operating humidity: 5%~95% non-condensing
総重量 (W/PSU＆レール)
kgs
25
ポンド
55
パッケージ寸法（W x D x H）
mm
615 x 1155 x 328
パッケージ寸法 (W x D x H)
インチ
24.2 x 45.5 x 12.9
取り付け （標準）
36" tool-less slide rail
* 仕様は予告なく変更される場合があります。
| SKU情報 | 説明 |
|---|---|
|
XP1-S201SU04 |
2U 24ベイ 2.5インチホットスワップ、3x PCIe Gen5 NVMe 8ポートバックプレーン、4x 8056ファン、Acbel 2000W冗長電源 タイタニウム（C14インレット）、Siriusマザーボード、DDR5 RDIMM x32、1x GbE専用IPMI、2x PCIe x16 Gen5（FHHL）、1x OCP 3.0 x16 Gen5、2x CPUヒートシンク、36インチスライドレール、ベゼルなし |
|
XP1-S201SU07 |
2U 8 E3.S、16 U.2 NVME/SAS/SATA PCIE GEN5、リア2 X 2.5 SATA/SAS、2000W PSU TITANIUM、4x 8056ファン、Siriusマザーボード、DDR5 RDIMM x32、1x GbE専用IPMIポート、デュアルGbE LAN、2x PCIe x16 Gen5 (FHHL)、1x OCP 3.0 x16 Gen5、2x CPUヒートシンク、36インチスライドレール、ベゼルなし |
|
XP1-S201SU08 |
2U 24 E3.S、リア 2 x 2.5 SATA/SAS、2000W PSU TITANIUM、4x 8056ファン、Siriusマザーボード、DDR5 RDIMM x32、1x GbE専用IPMIポート、デュアルGbE LAN、2x PCIe x16 Gen5 (FHHL)、1x OCP 3.0 x16 Gen5、2x CPUヒートシンク、36インチスライドレール、ベゼルなし |
