ES1-224-E0

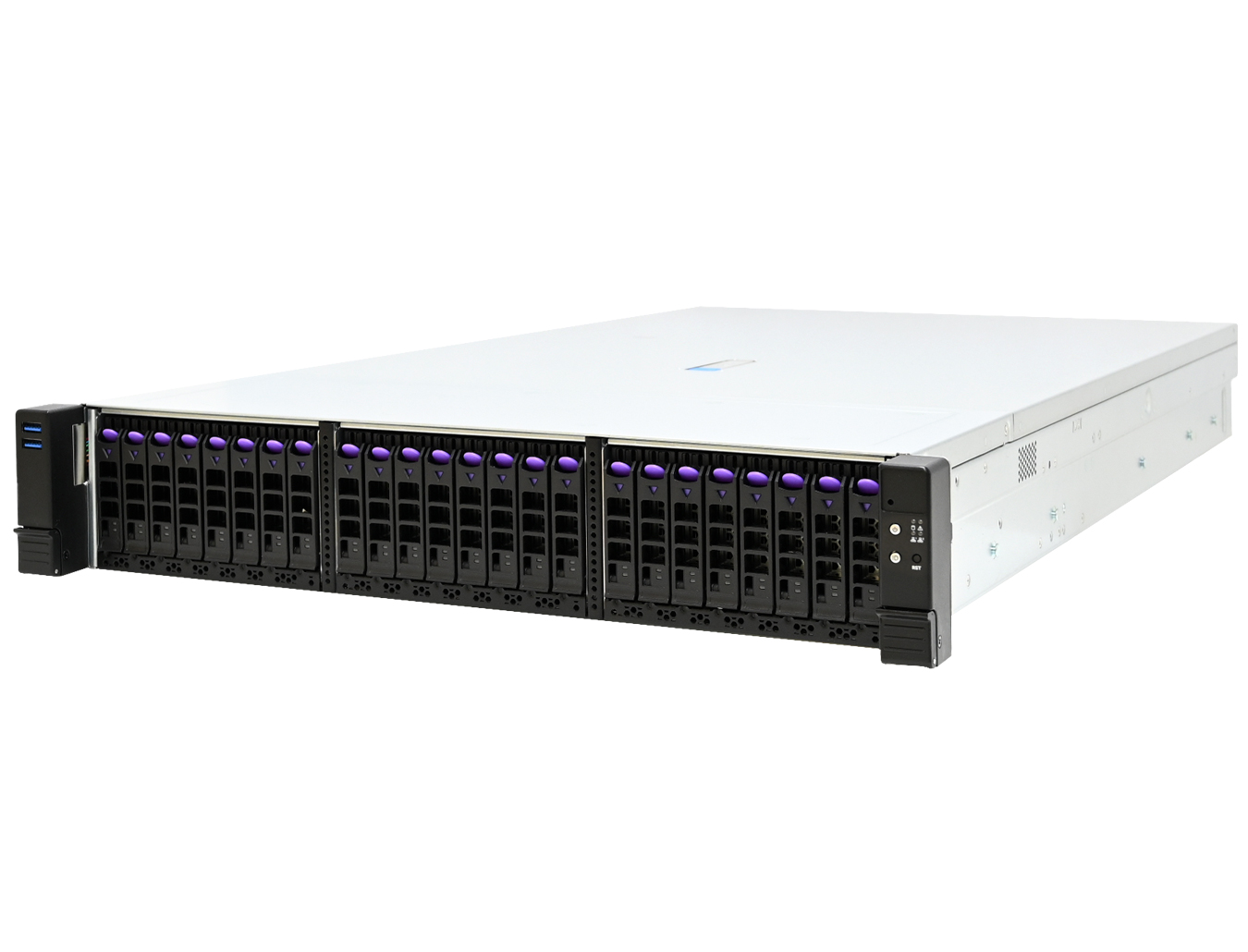

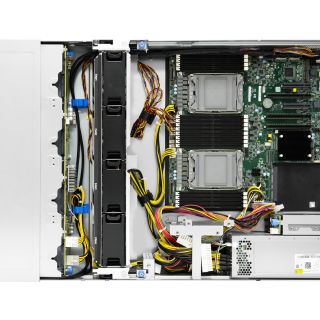

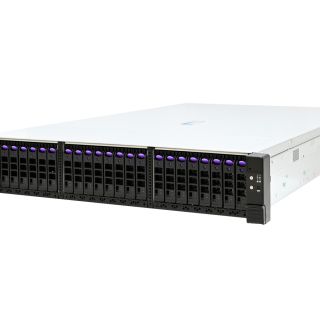

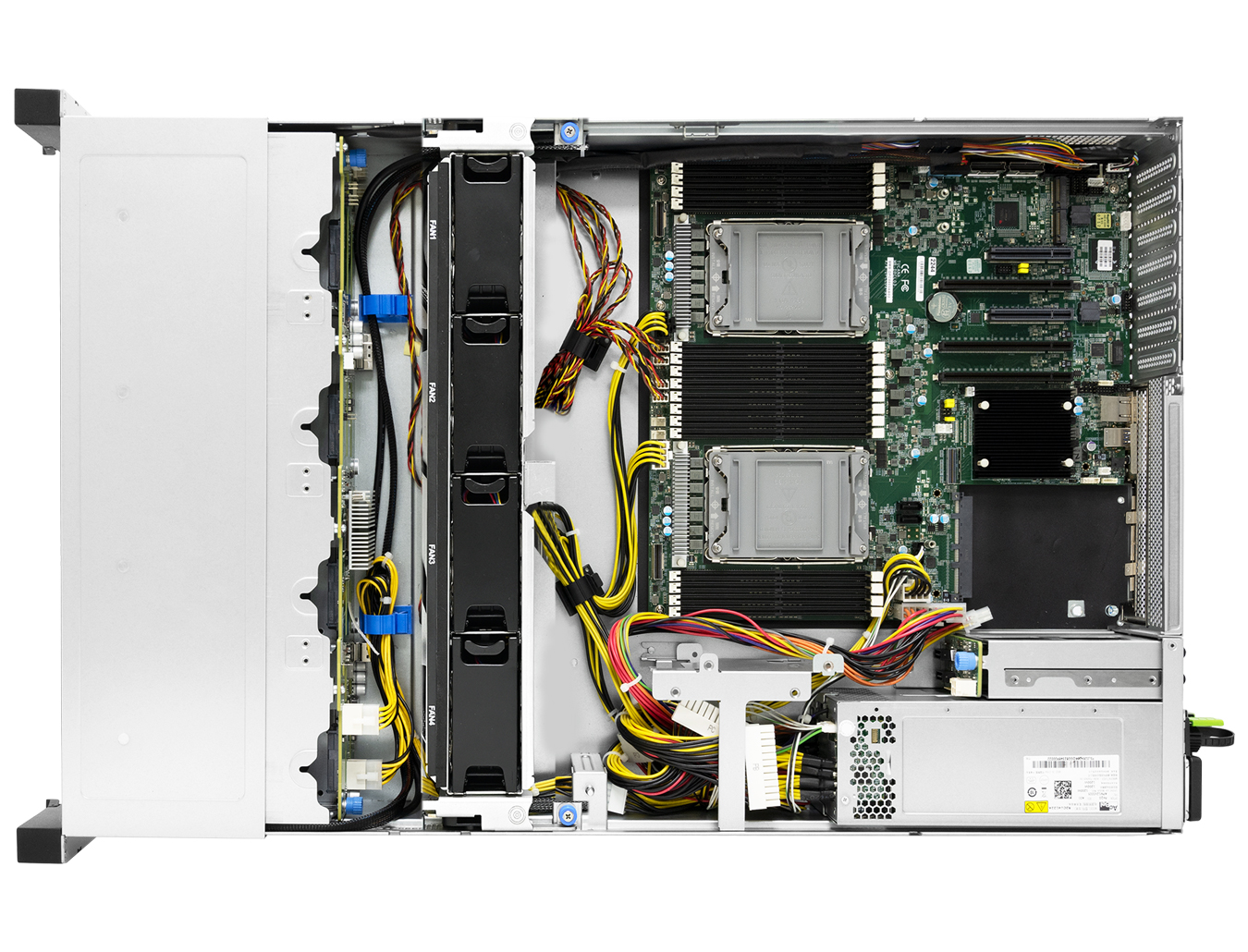

AIC’s new-generation 2U storage chassis supports motherboards up to EATX+ 12.8” × 14”. Its tool-less design enables quick and easy installation and removal of drive trays, top cover, fans, fan bar, and backplane. Hot-swappable modules, optimized airflow, and flexible configurations ensure easy maintenance and reliable operation across diverse applications.
主要な特徴

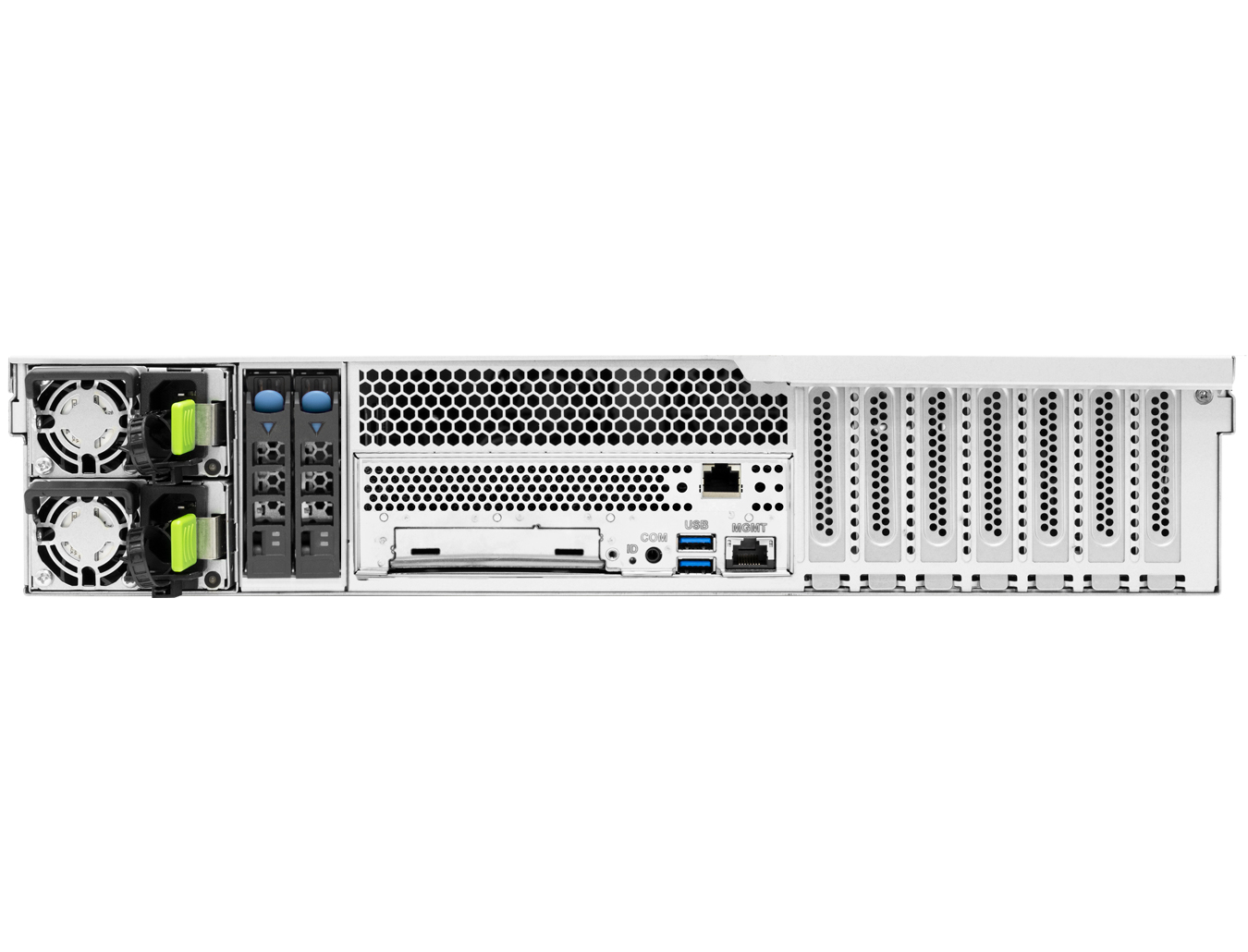

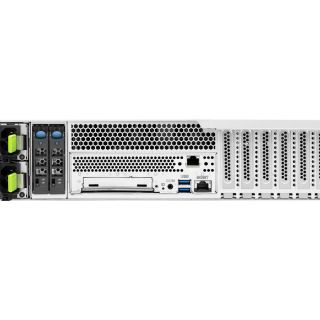

1300W~2000W redundant PSU and 4 x 8038 PWM hot swap FAN
特長1300W~2000W redundant PSU and 4 x 8038 PWM hot swap FAN

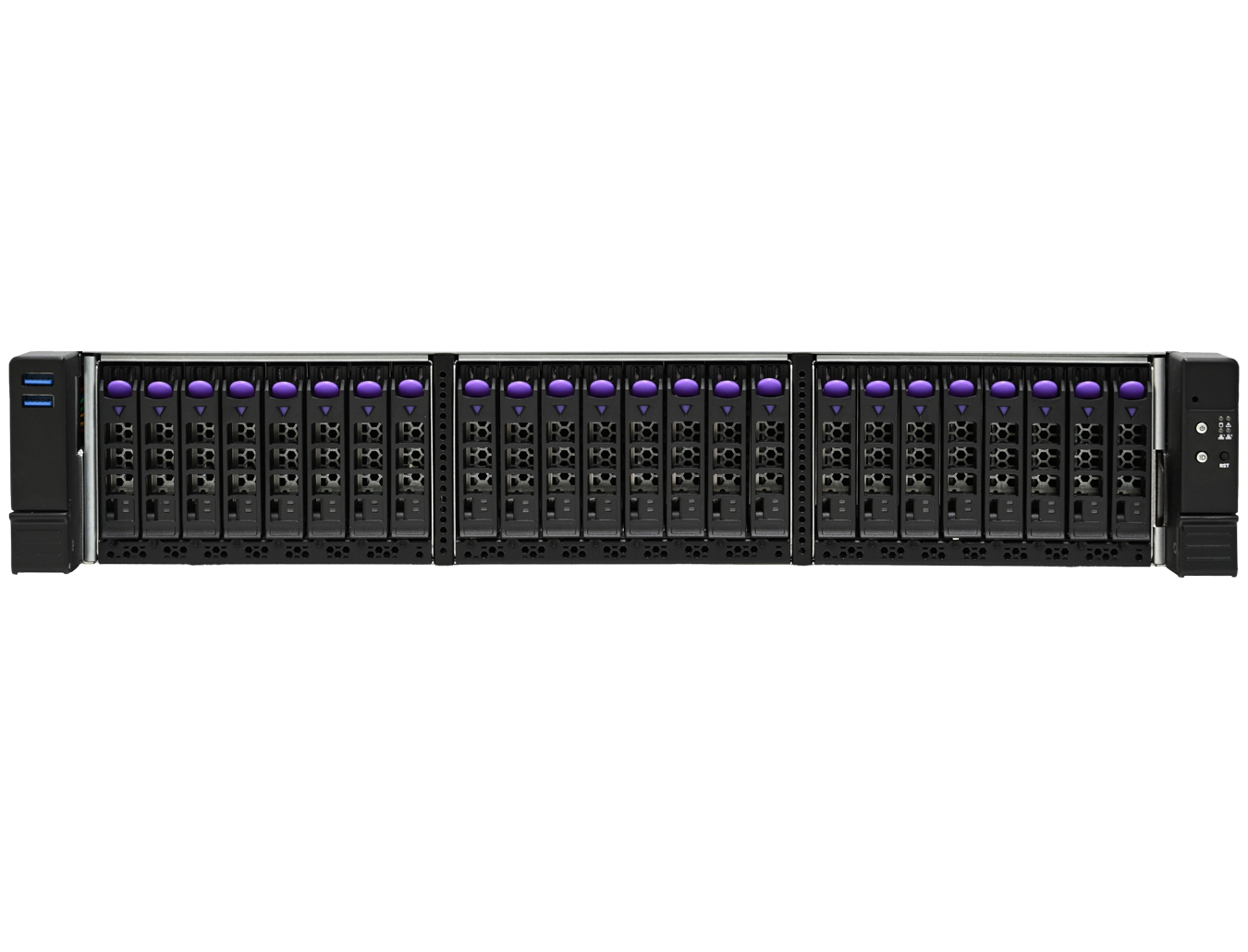

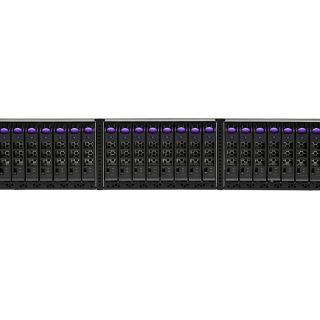

24 x 2.5" hot-swap tray (front) and 2 x 2.5" hot-swap tray (rear)
特長24 x 2.5" hot-swap tray (front) and 2 x 2.5" hot-swap tray (rear)
EATX+ M/B support
特長EATX+ M/B support
2U 28.3" depth server storage
特長2U 28.3" depth server storage
仕様
Main
Sub
Details
寸法
mm
438 x 720 x 87
Dimensions
inches
17.2 x 28.35 x 3.4
業界標準
EIA-RS310D
材料
SGCC
色
Front Panel: Black
冷却
4 x 80x38mm hot swap fans
電源
•1300W 1+1 redundant PSU 80+ Titanium
•2000W 1+1 redundant PSU 80+ Titanium
•2000W 1+1 redundant PSU 80+ Titanium
拡張スロット
7 half hight slots
フロントパネル
System power on/off, System reset, System ID and
2 x USB 3.2 Gen1 x1 ports
2 x USB 3.2 Gen1 x1 ports
LEDインジケーター
Power, LAN, Drive, and Alert
システムボード
E-ATX + MB 12.3"(W) x 14"(D)
ドライブベイ
外部
• 24 x 2.5” hot swap (front)
• 2 x SAS3/SATA (rear)
• 2 x SAS3/SATA (rear)
内部
(留空)
バックプレーン
Front :
• SKU 1: 1 x 24-port SAS4 24G 04x EOB
• SKU 2: 3 x 8-port SAS3/SATA/PCIe Gen5 NVMe Tri-mode
Back :
• 1 x 2-port SATA
• SKU 1: 1 x 24-port SAS4 24G 04x EOB
• SKU 2: 3 x 8-port SAS3/SATA/PCIe Gen5 NVMe Tri-mode
Back :
• 1 x 2-port SATA
保管温度
0ºC(32ºF) ~ 50ºC(122ºF)
湿度
5%~95% non-condensing
総重量 (W/PSU＆レール)
kgs:
24
総重量（W/PSU＆レール）
ポンド:
53
パッケージ寸法（W x D x H）
mm
620 x 960 x 274
パッケージ寸法 (W x D x H)
インチ
24.4 x 37.8 x 10.8
立方フィート
9.25
コンテナ積載数量
20'
110
コンテナ積載量
40'
220
コンテナ積載数量
40' H
265
マウンティング
36” tool-less slide rail
* 仕様変更の際は、予告なく変更する場合があります。
| SKU Information | Description |
|---|---|
| XE1-224E0-01 | 2U 24x 2.5" hot-swap tool-less bays, 1300W CRPS Titanium redundant power supply, front ear 2x USB 3.0, 2x 15mm 2.5" hot-swap OS SATA, 4x 8038 hot-swap FAN (13000RPM), low profile rear panel, rail, 2U 24 port SAS 24G expander controller on backplane (04X series), w/o VGA port, w/o bezel |
| XE1-224E0-02 | 2U 24x 2.5" hot-swap tool-less bays, 2000W CRPS Titanium redundant power supply, front ear 2x USB 3.0, 2x 15mm 2.5" hot-swap OS SATA, 4x 8038 hot-swap FAN (13000RPM), low profile rear panel, rail, 2U 8port 2.5" SAS/SATA/NVMe PCIe Gen.5 hot-swap (Passive BP) x3, w/o VGA port, w/o bezel |
